项目概述
Project Overview — 打造浙江省首个 F5G-A 全光校园标杆
45km
敷设光纤总长度
120个
部署光接点 (ODN)
380台
Wi-Fi 7 AP
3个
核心汇聚机房
宁波大学梅山校区位于宁波市北仑区梅山岛，是宁波大学海洋学科群的主要承载地，涵盖海洋学院、海运学院、食品与药学学院等教学科研单位，师生规模约 6000 人。 本项目采用业界领先的 F5G-A（第五代固定网络增强版） 技术体系，基于 50G PON 光接入 和 Wi-Fi 7 无线技术， 实现校园网络超万兆速率、毫秒级低时延全覆盖，打造"万兆到房间、千兆到桌面、全光无源化"的新一代智慧校园网络基础设施。
🏅 项目荣誉
- 获评 F5G-A 全光校园优秀集成服务项目
- 浙江省教育厅认定为智慧校园建设示范项目
- 华为技术有限公司授予标杆样板工程
网络架构设计
Network Architecture — 三核心 + OTN 全光承载 + Wi-Fi 7 全覆盖
🔴 核心层
- 2 台企业级核心交换平台，40GE 环网互联
- VRRP 虚拟路由冗余协议，主备自动切换 <50ms
- 整机交换容量 76.8Tbps，线速转发
🟣 汇聚/光接入层
- 3 台大容量智能OLT平台
- 单台支持 272 个 50G PON 口，1:64 分光比
- Type B 主干光纤保护，可靠性 99.999%
🟢 接入/终端层
- 万兆光接入终端（10GE光口+4GE电口）
- 1×10GE 光口 + 4×GE 电口 + PoE++ (90W)
- 支持 eGMP 高效组播，满足多媒体教学
🔴 无线覆盖层
- 室内高性能 Wi-Fi 7 无线接入点
- 4T4R MIMO，理论速率 18.67Gbps
- MLO 多链路聚合 + 前导码打孔抗干扰
施工范围与内容
Construction Scope — 覆盖 7 大建筑群，12 万平米全光覆盖
| 建筑群 | 面积 | 光端口 | Wi-Fi 7 AP | 施工内容 | 状态 |
|---|---|---|---|---|---|
| 教学楼群（A/B/C） | 38,000㎡ | 360 | 120 | 全光综合布线·智慧教室·多媒体系统 | ✅ 已交付 |
| 实验楼群 | 22,000㎡ | 240 | 72 | 高速科研网络·大带宽数据传输 | ✅ 已交付 |
| 图书馆 | 15,000㎡ | 120 | 48 | 电子阅览室·学术数据库·无感漫游 | ✅ 已交付 |
| 学生宿舍区（天象阁/海韵楼） | 18,000㎡ | 260 | 52 | 万兆到房间·宿舍全光改造 | ✅ 已交付 |
| 学术报告厅 | 5,000㎡ | 40 | 16 | 高清直播·多屏互动·远程会议 | ✅ 已交付 |
| 科创楼（含机房） | 8,000㎡ | 80 | 28 | 核心机房建设·机柜集成·UPS·精密空调 | ✅ 已交付 |
| 行政办公区 | 5,000㎡ | 60 | 20 | 办公网络·视频会议·安防联动 | ✅ 已交付 |
| 校园室外覆盖 | 室外区域 | 40 | 24 | 室外Wi-Fi·IP67防水·-40~65°C | ✅ 已交付 |
核心设备清单
Equipment List — 华为全系列设备，端到端 F5G-A 方案
| 设备类型 | 系列 | 数量 | 关键规格 | 部署位置 |
|---|---|---|---|---|
| 核心交换机 | 企业级核心交换平台 | 2 | 40GE 板卡·交换容量 76.8Tbps·VRRP双机 | 科创楼核心机房 |
| 汇聚交换机 | 万兆汇聚交换平台 | 6 | 48GE+4×10GE·三层路由·堆叠 | 各楼宇弱电间 |
| 大容量 OLT | 大容量智能OLT平台 | 3 | 17槽位·50G PON板卡·1:64分光 | 3 个汇聚机房 |
| 万兆 ONU | 万兆光接入终端 | 280 | 10GE+4GE+PoE++·XGS-PON | 各楼层弱电井 |
| 室内 Wi-Fi 7 AP | 室内高性能无线接入点 | 356 | 4T4R·18.67Gbps·MLO·内置智能天线 | 教室/实验室/宿舍 |
| 室外 Wi-Fi 7 AP | 室外工业级无线接入点 | 24 | IP67·-40~65°C·防雷·定向天线 | 广场/操场/道路 |
| AC 无线控制器 | 大容量无线控制器 | 2 | 最大1024 AP·主备·无缝漫游 | 核心机房 |
| 防火墙 | 下一代防火墙(NGFW) | 2 | 40Gbps吞吐·IPS/AV·双机热备 | 核心机房 |
| ODN 分光器 | 插片式光分路器 | 68 | 插片式·SC/APC·低插损≤16dB | 楼宇光交接箱 |
| 光缆 | 高品质多模光缆 | 45km | 12~48芯不等·G.657A2·LSZH阻燃 | 校园管道/桥架 |
| 精密空调 | 变频精密空调系统 | 6 | 25kW·EC风机·变频压缩机 | 3个核心+3个汇聚机房 |
| 模块化 UPS | 模块化不间断电源 | 3 | 120kVA·N+1冗余·锂电池 | 核心机房 |
| 智能机柜 | 一体化智能机柜 | 3 | 42U·一体化配电·环境监控 | 3个汇聚机房 |
| 网管平台 | 智能网络运维管理平台 | 1套 | 全网可视化管理·AI智能运维 | 核心机房服务器区 |
施工时间线
Construction Timeline — 分四阶段推进，6个月完成交付
2025.02 — 2025.03
阶段一：勘查设计
• 校园建筑结构勘查、管道桥架走向测绘
• 网络需求调研：师生规模、业务场景、带宽模型
• 方案设计评审：网络拓扑、设备选型、链路预算
• 施工图纸绘制：综合布线图、光缆路由图、设备安装图
• 网络需求调研：师生规模、业务场景、带宽模型
• 方案设计评审：网络拓扑、设备选型、链路预算
• 施工图纸绘制：综合布线图、光缆路由图、设备安装图
2025.03 — 2025.05
阶段二：基础设施建设
• 科创楼核心机房建设：机柜安装、UPS调试、精密空调部署
• 校园光缆敷设：管道光缆 28km + 室内桥架光缆 17km
• ODN 光分配网络建设：120 个光接点、68 台分光器安装
• 弱电间改造：机柜安装、电源扩容、接地系统改造
• 校园光缆敷设：管道光缆 28km + 室内桥架光缆 17km
• ODN 光分配网络建设：120 个光接点、68 台分光器安装
• 弱电间改造：机柜安装、电源扩容、接地系统改造
2025.05 — 2025.07
阶段三：设备安装调试
• 核心/汇聚交换机上架、堆叠配置、VLAN 规划
• OLT 设备安装、PON 板卡光功率测试
• 教学楼/实验楼/图书馆 ONU 安装调试（280 台）
• Wi-Fi 7 AP 安装（室内 356 台 + 室外 24 台）
• 安全设备部署：防火墙策略、准入控制、日志审计
• OLT 设备安装、PON 板卡光功率测试
• 教学楼/实验楼/图书馆 ONU 安装调试（280 台）
• Wi-Fi 7 AP 安装（室内 356 台 + 室外 24 台）
• 安全设备部署：防火墙策略、准入控制、日志审计
2025.07 — 2025.08
阶段四：联调验收
• 全链路测试：OTDR 光缆测试、PON 光功率验证
• Wi-Fi 覆盖测试：信号强度 > -65dBm（95% 区域）
• 压力测试：6000 终端并发仿真、教学视频流畅播放
• 灾备演练：核心设备主备切换 < 50ms
• 用户验收：7 大建筑群逐一验收、交付培训、文档归档
• Wi-Fi 覆盖测试：信号强度 > -65dBm（95% 区域）
• 压力测试：6000 终端并发仿真、教学视频流畅播放
• 灾备演练：核心设备主备切换 < 50ms
• 用户验收：7 大建筑群逐一验收、交付培训、文档归档
技术亮点与创新点
Technical Highlights — 六大创新实践
🌐 50G PON 率先商用
- 浙江省高校首个 50G PON 规模部署
- 下行 50Gbps / 上行 25Gbps，实现真正"万兆到房间"
- 平滑兼容 XGS-PON / GPON 存量终端
📶 Wi-Fi 7 全覆盖
- 全省高校首个 Wi-Fi 7 无线校园全覆盖
- MLO 多链路聚合，终端吞吐量提升 2~4 倍
- QoS 智能调度，保障远程教学/视频会议体验
🔌 全光无源化
- 从机房到房间全程无源光网络（POL 架构）
- 取消楼层有源交换机，能耗降低 60%
- 无中间节点故障，运维复杂度大幅降低
🤖 AI 智能运维
- iMaster NCE 全网可视化 + 智能告警分析
- AI 故障预测准确率 92%，主动发现隐患
- 光纤哑资源管理：ODN 拓扑自动发现
🛡️ 安全等保三级
- 满足 GB/T 22239 等保三级要求
- 防火墙双机热备 + IPS/AV 深度检测
- 终端准入控制 + 访客隔离 + 日志审计
🔋 绿色节能
- 全光架构较传统以太网节能 60%
- 精密空调变频调节，PUE 降至 1.35
- 锂电池 UPS，较铅酸节能 40%、占地减少 50%
施工现场
Construction Photos — 改造前后对比，真实记录项目施工全过程

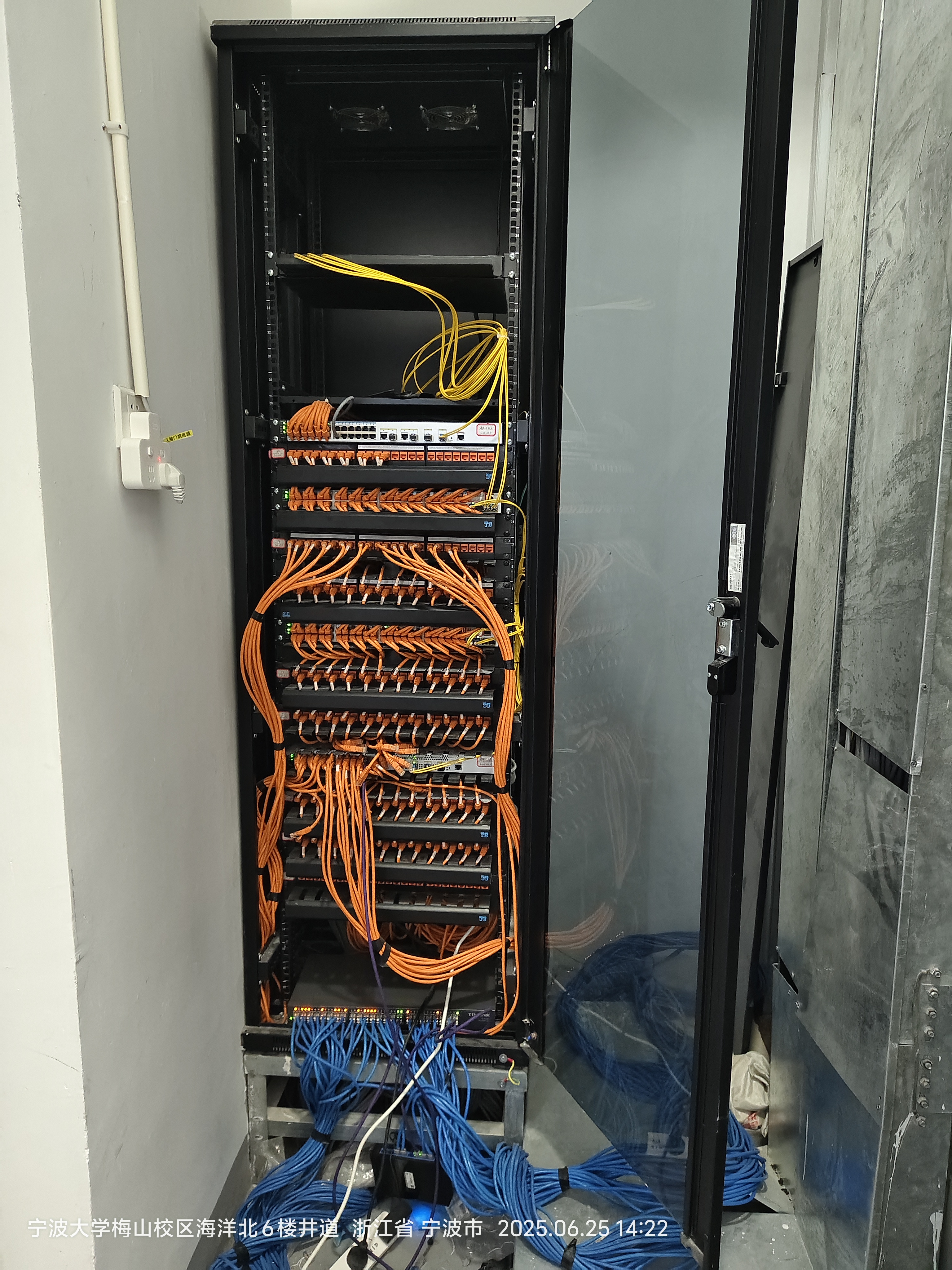

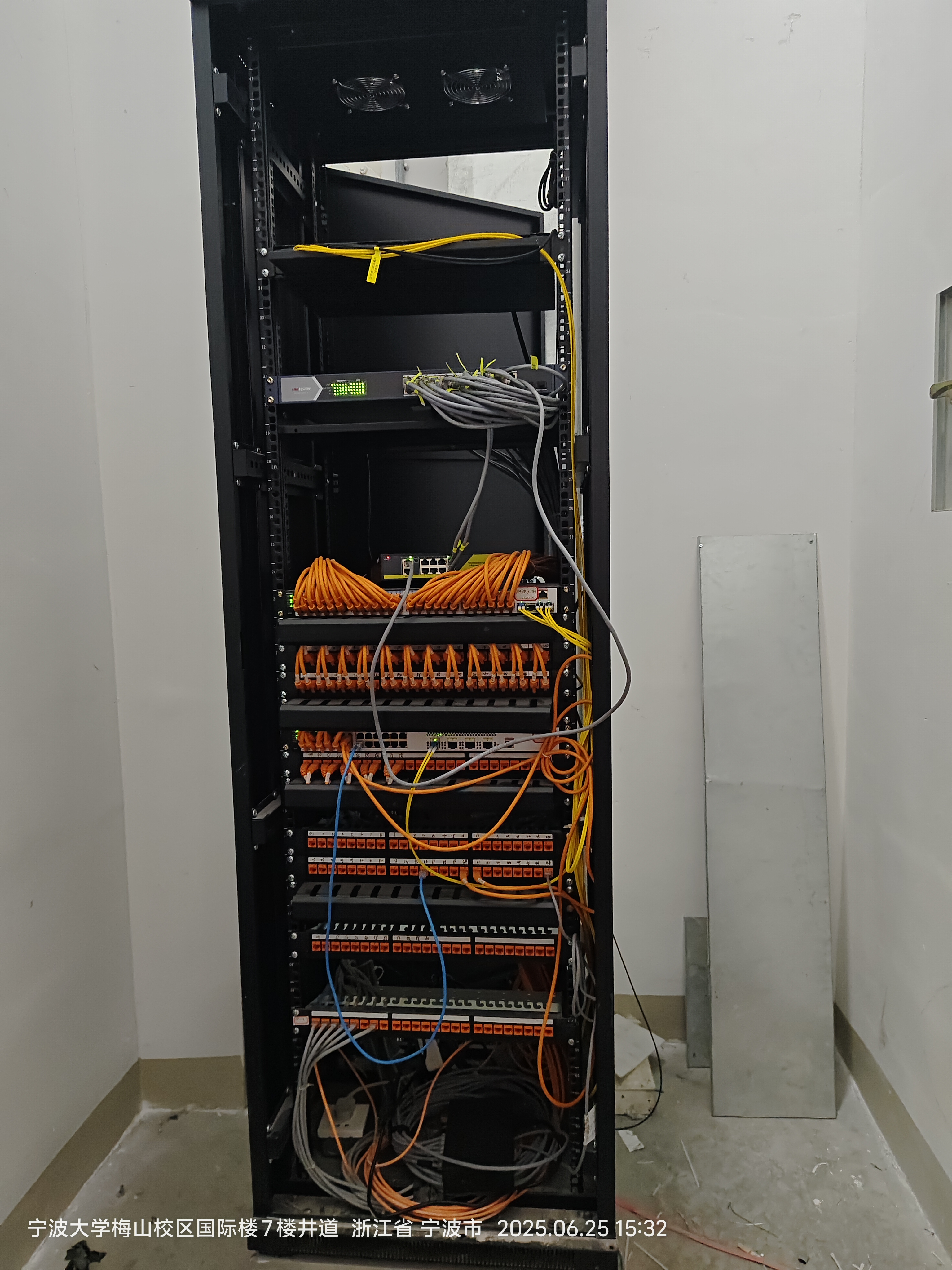

🔴 改造前现场

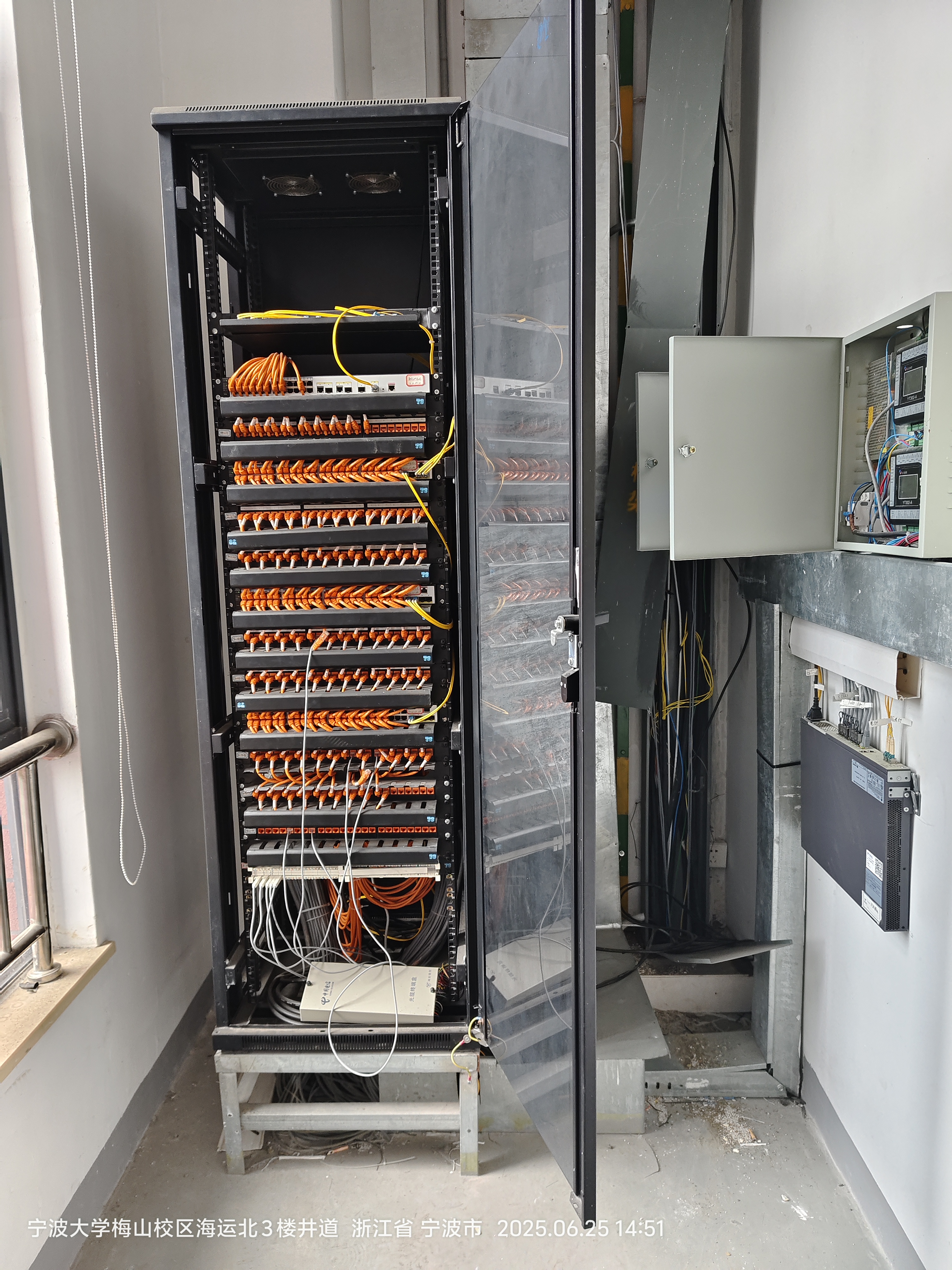

改造前 01
改造前 02
改造前 03
改造前 04
改造前 05
改造前 06
改造前 07
改造前 08

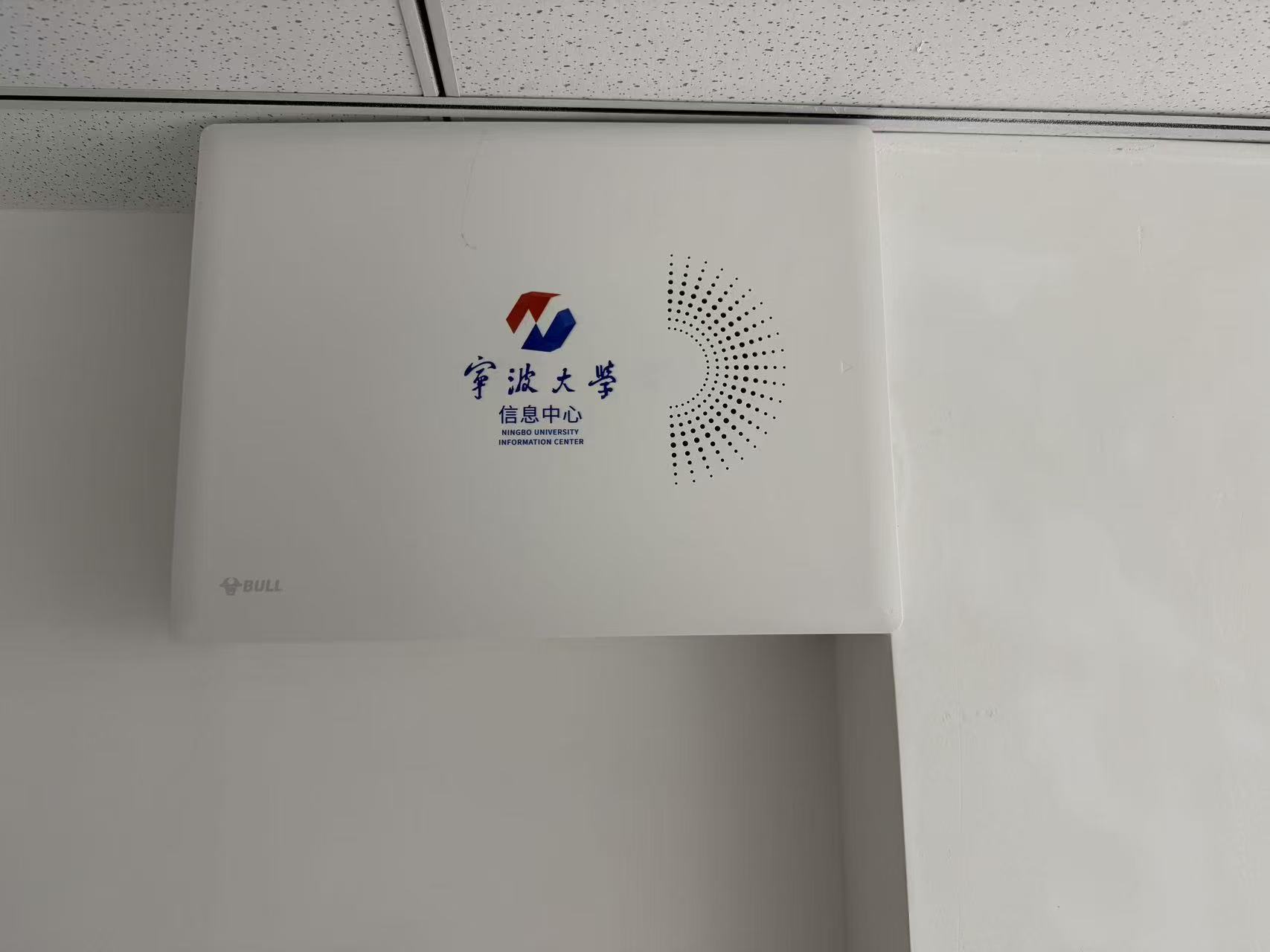

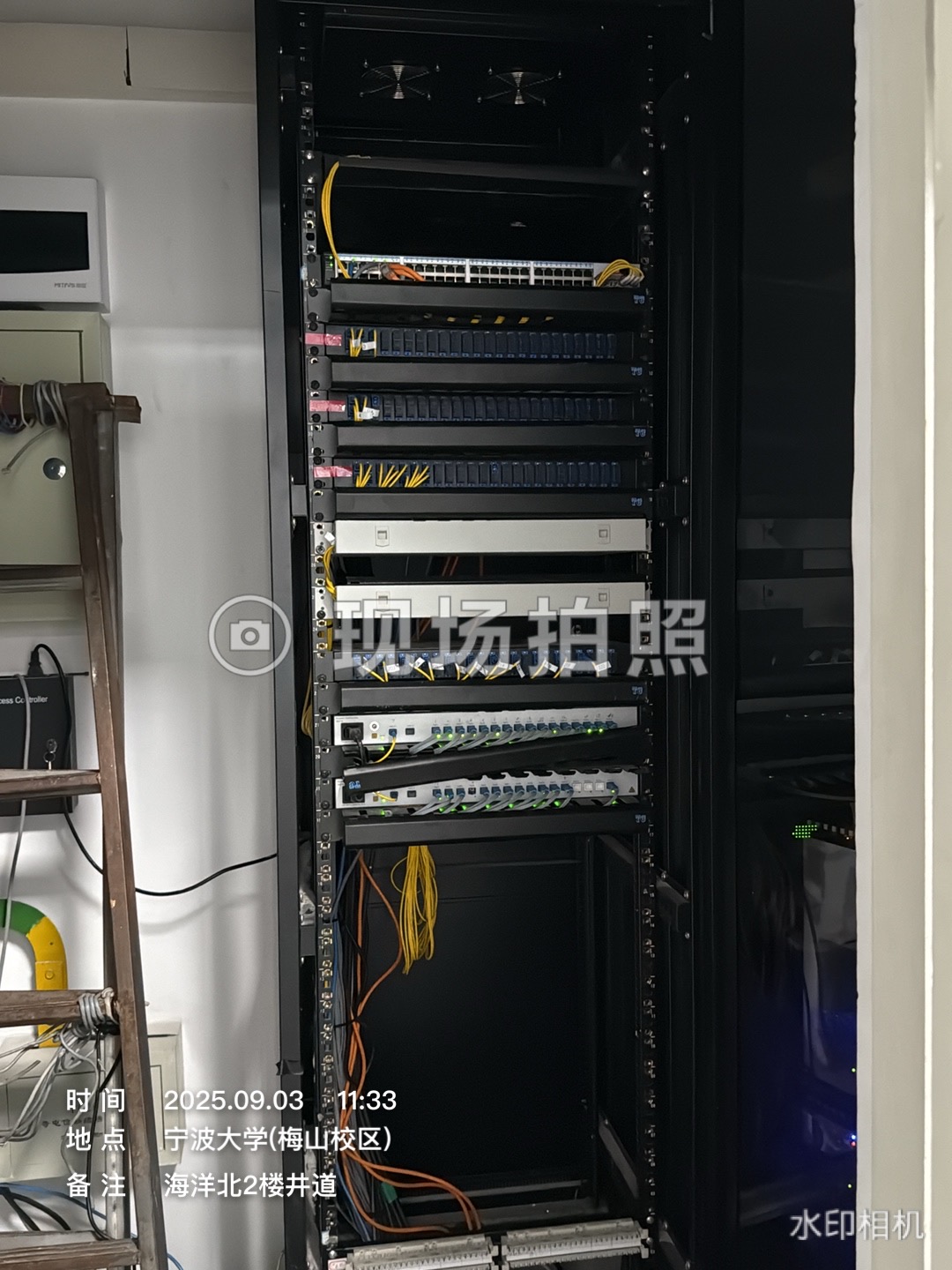

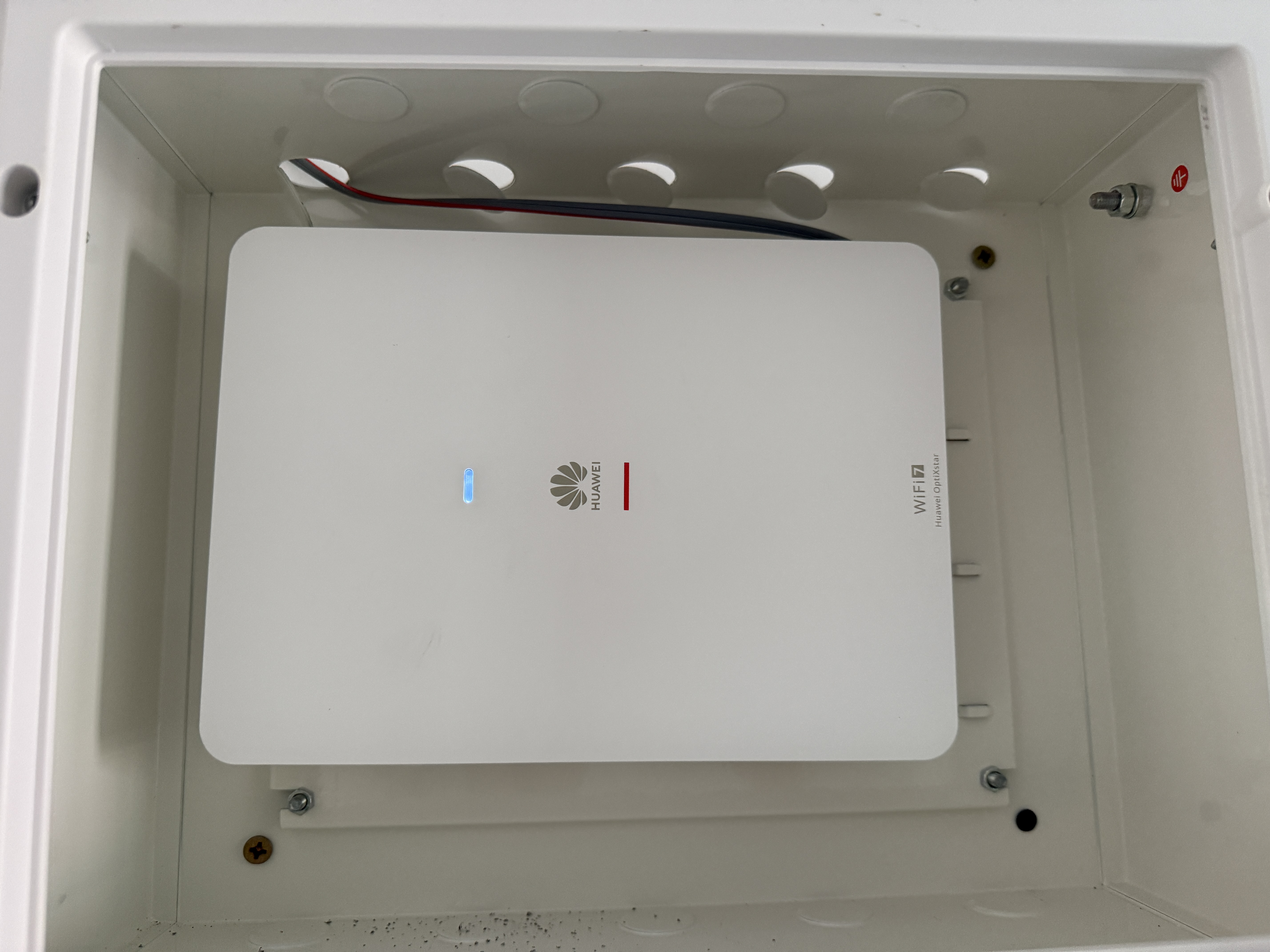

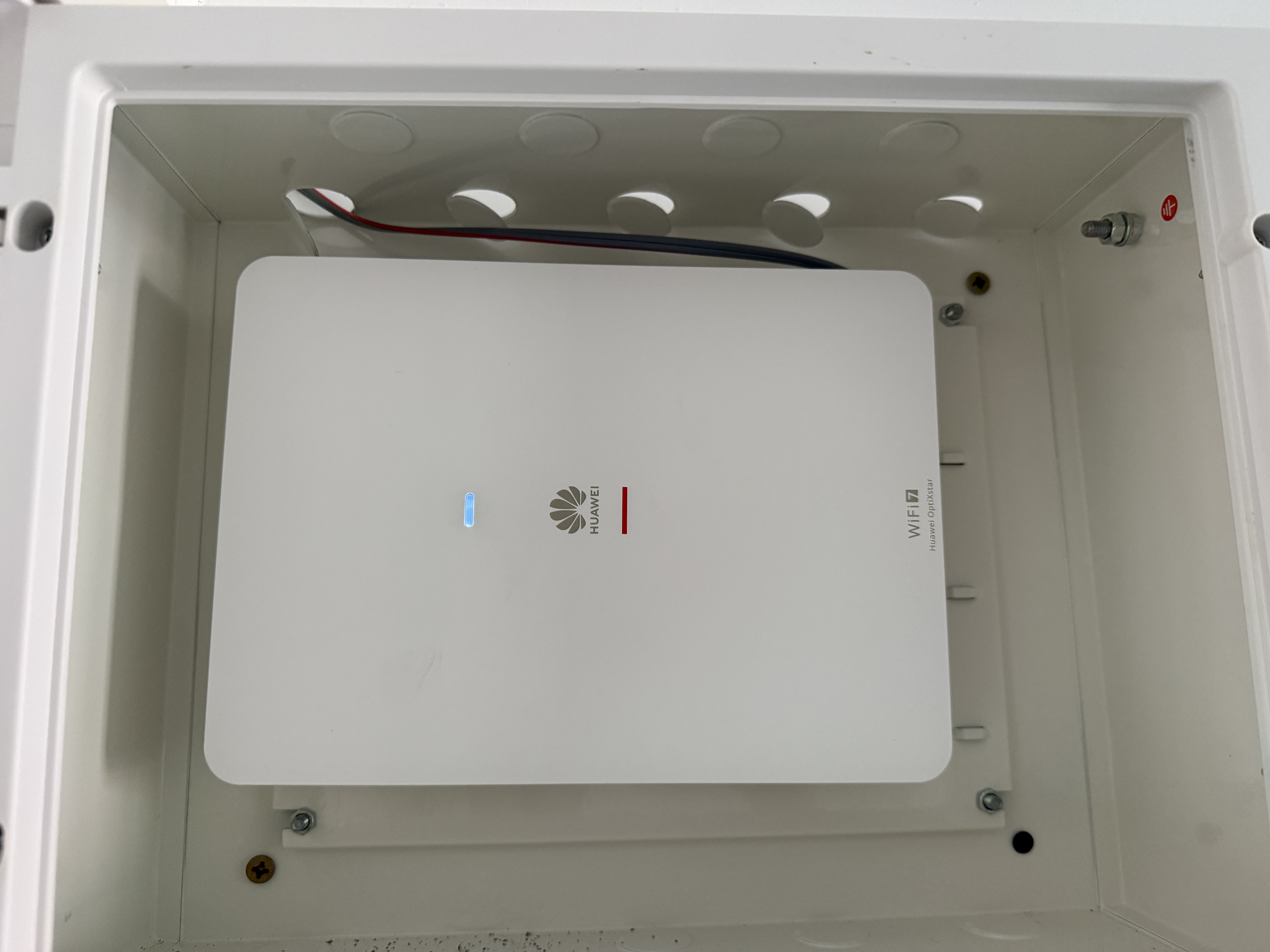

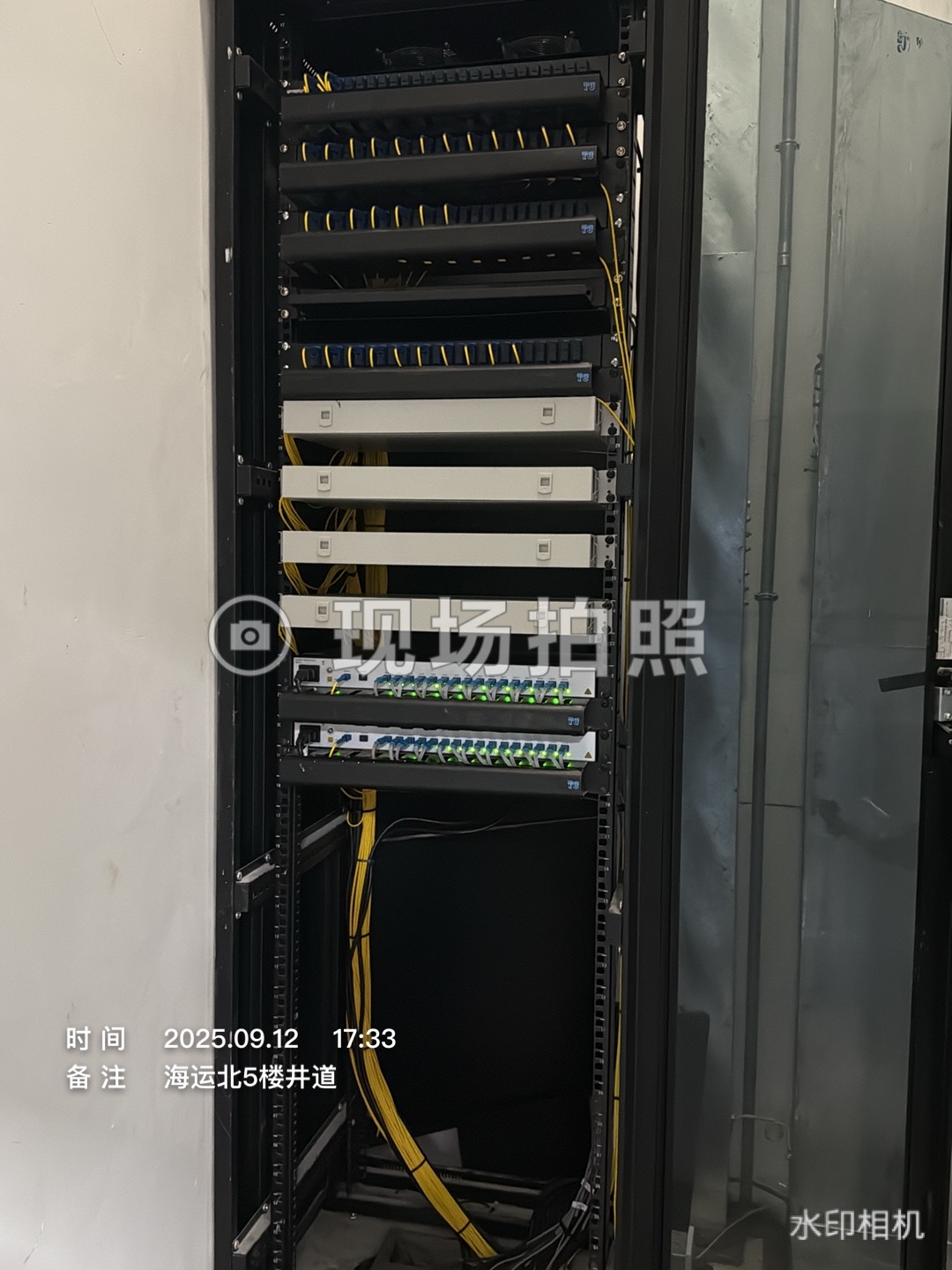

🟢 改造后成果
改造后 01
改造后 02
改造后 03
改造后 04
改造后 05
改造后 06
改造后 07
改造后 08
